| 品牌：上海永鹏 | 型号：ZDLP | 材质：碳钢 |
| 连接形式：法兰 | 加工定制：否 | 公称通径：15-300mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 液化气、 空气 | 压力环境：常压 | 工作温度：高温 |
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：阀杆 |
| 形态：柱塞式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：硬密封型 |
产品概述：

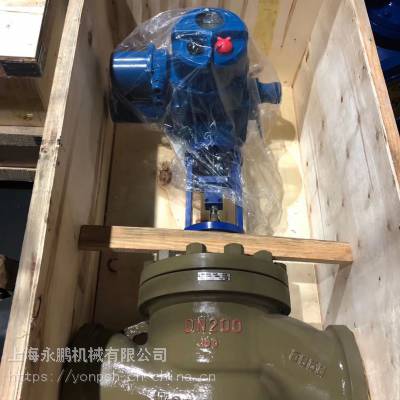

ZDLP、ZDLM型电子式电动单座调节阀和电子式电动套筒调节阀，压力调节阀、流量调节阀接受调节仪表传来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。电子式电动单座、套筒调节阀公称通径由20至300mm，公称压力有1.4.0、6.4Mpa，接受信号为0-10mA,DC,使用温度范围由-40℃-50℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合：电动套筒调节阀适用于压差较大且泄漏量较大的场合。
主要零件材料：
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
调节阀分类：自立式压力调节阀、自力式压力调节阀、电动调节阀、气动调节阀、三通电动调节球阀、自力式电控温度调节阀、特殊阀座偏心调节球阀、三通电动调节球阀、电动百叶阀、薄膜单座调节阀、套筒调节阀、自力式差压调节阀、自力式流量调节阀、手动调节阀、蒸汽调节阀、压力调节阀、流量调节阀、温度调节阀、自力式调节阀等。
主要技术参数：
公称通径DN(mm) (阀座直径dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
(10) | (12) | (15) | (20) | |||||||||||||||
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | |
等***比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
额定行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
公称压力 | 1.6、 4.0、 6.4 | |||||||||||||||||
固有流量特性 | 直线、等***比 | |||||||||||||||||
固有可调比 R | 50：1 | |||||||||||||||||
允许 泄漏量 | 单座 | 硬密封：Ⅳ级、 软密封：Ⅵ | ||||||||||||||||
套筒 | 硬密封：Ⅳ级、 软密封：Ⅵ | |||||||||||||||||
工作温度 t（℃） | -20～220、 -40～250、 -40～450、 -60～450 | |||||||||||||||||
信号范围 （DC） | 0～10mA、 4～20mA、1～5V、 0～10V | |||||||||||||||||
电 源 电 压 | 220V、 50HZ | |||||||||||||||||
作 用 方 式 | 电开式、 电关式 | |||||||||||||||||
信号故障时阀状态 | 全开、 全关、保位 | |||||||||||||||||
*本产品性能指标***GB/T4213-92
主要外形尺寸
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
法兰距离 （L） | PN16 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 |
PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 | |
PN64 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 | |
常温型 阀盖 H1 | PN16 | 756 | 781 | 803 | 928 | 945 | 1260 | 1270 | 1294 | 1515 | 1540 | 1565 | 1816 | 2180 |
PN40 | 766 | 791 | 813 | 938 | 955 | 1260 | 1270 | 1329 | 1545 | 1560 | 1605 | 1892 | 2130 | |
PN64 | 773 | 803 | 833 | 965 | 1000 | 1280 | 1300 | 1338 | 1575 | 1620 | 1675 | 1936 | 2202 | |
中温型 阀盖 H1 | PN16 | 956 | 981 | 1003 | 1128 | 1145 | 1510 | 1520 | 1544 | 1835 | 1860 | 1885 | 2166 | 2530 |
PN40 | 966 | 991 | 1013 | 1138 | 1155 | 1510 | 1520 | 1579 | 1865 | 1880 | 1925 | 2245 | 2480 | |
PN64 | 973 | 1003 | 1033 | 1165 | 1200 | 1530 | 1550 | 1588 | 1895 | 1940 | 1995 | 2286 | 2552 | |
Ф D | 225 | 257 | 310 | |||||||||||
H2 | PN16 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
H3 | 87 | 90 | ||||||||||||
法 兰 标 准 | GB：1.6、2.5、4.06.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K | |||||||||||||
