| 品牌：上海永鹏 | 型号：SCZ | 连接形式：法兰 |
| 主体材料：碳钢 | 公称通径：50-500mm | 3C阀门类别：工业 |
| 适用介质：粉料 | 密封形式：硬密封型 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：阀体 | 用途：放料 | 压力环境：常压 |
| 工作温度：高温 | 类型(通道位置)：二通式 |

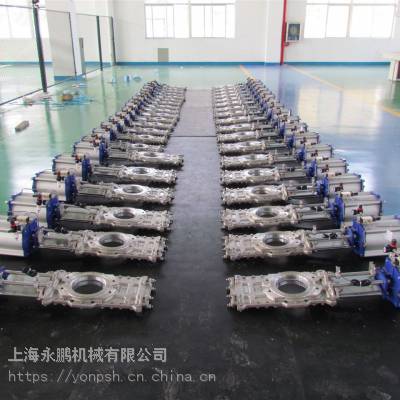

概述
插板阀的驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，气动装置应在合同中注明。
主要零部件材质
| 零件名称 Parts Name | 材料 Material | 零件名称 Parts Name | 材料 Material |
| 阀体 Body | 1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB | 阀杆 Stem | 1CF18Ni9Ti |
| 调座密封圈 Seat Gasket | 橡胶或PTFE Rubber or PTFE | 支架 Yoke | 不锈钢 Stainless Steel |
| 阀体间密封垫片 Sealing Washer Between Bodies | 橡胶或PTFE Rubber or PTFE | 填料压盖 Gland | 不锈钢 Stainless Steel |
| 闸板 Disc | 1CF13Ni9Ti CF3M CF8 CF3M CF3 2CF13 | 填料 Gawking | 石墨或PTFE Black lead or PTFE |
| 阀体装配螺栓 Bolt tore Body | B7 | 填料压盖螺栓 Gland Bolt | B7 |
注：橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。
壳体试验和密封试验
1.插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2.密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92D级规写。
3.密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。
4.用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5.插板阀清洁度要求按JB/T7748的规定。
6.静压寿命试验。
7.插板阀静压寿命试验次数按规定，其他技术要求按JB/Z234的规定。
| 静压寿命实验次数 Static Pressure Service Life Test Time | 金属密封 Metallic Seal | DN≤150mm | 1200次 Times |
| DN≥200-400mm | 1000次 Times | ||
| DN≤450mm | 800次 Times | ||
| 非金属密封 Non-Metallic Seal | DN≤150mm | 1400次 Times | |
| DN≥200-400mm | 1200次 Times | ||
| DN≤450mm | 1000次 Times |
注：1.金属密封指密封副材料是金属－金属。
2.非金属密封指密封副材料是金属－非金属或非金属－非金属。
主要外型及连接尺寸(mm)
| DN | L | ф1 | H | G2 | n-M | 汽缸直径（mm） | |
| PN 0.6 | PN 1.0 | ||||||
| 50 | 40 | 125 | 397 | 51 | 4-M16 | 50 | |
| 65 | 40 | 145 | 418 | 67 | 4-M16 | 65 | |
| 80 | 50 | 160 | 579 | 82 | 4-M16 | 80 | |
| 100 | 50 | 180 | 612 | 102 | 8-M16 | 100 | |
| 125 | 50 | 210 | 710 | 127 | 8-M16 | 125 | |
| 150 | 60 | 240 | 816 | 152 | 8-M20 | 150 | |
| 200 | 60 | 295 | 990 | 202 | 8-M20 | 200 | |
| 250 | 70 | 350 | 1106 | 253 | 12-M20 | 250 | |
| 300 | 70 | 70 | 400 | 1264 | 303 | 12-M20 | 300 |
| 350 | 80 | 80 | 460 | 1575 | 353 | 16-M20 | 350 |
| 400 | 80 | 80 | 515 | 1562 | 402 | 16-M22 | 400 |
| 450 | 90 | 90 | 565 | 1750 | 452 | 20-M22 | 450 |
| 500 | 90 | 90 | 620 | 1994 | 502 | 20-M22 | 500 |
| 600 | 100 | 100 | 725 | 2040 | 603 | 20-M27 | 600 |
上海永鹏阀门SCZ插板阀用户订购提示：
1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"SCZ插板阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的SCZ插板阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、***格。
4）、请向我司免费索取解压密码后下载：SCZ插板阀使用说明书
