| 品牌：上海永鹏 | 型号：JY41W | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：15-300mm | 3C阀门类别：工业 |
| 适用介质：氧气 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：柱塞式 |

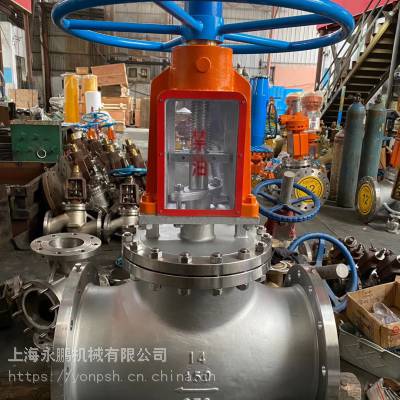

【产品用途】
氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素。
【阀门特点】
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，氧气截止阀具有的防燃阻火性能。
2、***：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时***。
【基本型号】
氧气截止阀常见的基本型号有jy41w-16p、jy41w-16t、jy41y-16p、jy41y-16t、jy41w-25p、jy41w-25t、jy41y-25p、jy41w-40p、jy41w-40t、jy41y-40p等。
主要外形尺寸
公称通径 DN | D | D1 | D2 | L | Do | H1 | H2 | Z-ф | 重量 ㎏ |
| ㎜ | |||||||||
| 25 | 115 | 85 | 65 | 160 | 120 | 286 | 309 | 4-14 | |
| 32 | 135 | 100 | 78 | 180 | 160 | 290 | 319 | 4-18 | |
| 40 | 145 | 110 | 85 | 200 | 160 | 289 | 314 | 4-18 | |
| 50 | 160 | 125 | 100 | 230 | 160 | 292 | 321 | 4-18 | |
| 65 | 180 | 145 | 120 | 290 | 200 | 356 | 391 | 8-18 | |
| 80 | 195 | 160 | 135 | 310 | 200 | 361 | 403 | 8-18 | |
| 100 | 230 | 190 | 160 | 350 | 280 | 413 | 465 | 8-23 | |
| 125 | 270 | 220 | 188 | 400 | 320 | 482 | 547 | 8-25 | |
| 150 | 300 | 250 | 218 | 480 | 400 | 588 | 673 | 8-25 | |
| 200 | 375 | 320 | 282 | 600 | 400 | 619 | 798 | 12-30 | |
| 250 | 445 | 385 | 345 | 650 | 450 | 792 | 920 | 12-34 | |
| 300 | 510 | 450 | 408 | 750 | 500 | 900 | 1210 | 16-34 | |
| 350 | 570 | 510 | 465 | 850 | 640 | 1130 | 1300 | 16-34 | |
| 400 | 655 | 585 | 535 | 950 | 800 | 1425 | 1570 | 16-41 | |
| 500 | 755 | 670 | 612 | 1150 | 900 | 1650 | 1850 | 20-48 | |
主要外形尺寸
公称通径 | 尺寸㎜ | ||||||||
| DN(㎜) | L | D | D1 | b | Z-фd | D3 | H | H1 | Do |
| 15 | 130 | 95 | 65 | 16 | 4-14 | 82 | 218 | 228 | 120 |
| 20 | 150 | 105 | 75 | 16 | 4-14 | 95 | 258 | 272 | 140 |
| 25 | 160 | 115 | 85 | 16 | 4-14 | 98 | 275 | 292 | 160 |
| 32 | 190 | 135 | 100 | 18 | 4-18 | 120 | 282 | 308 | 160 |
| 40 | 200 | 145 | 110 | 18 | 4-18 | 135 | 330 | 354 | 200 |
| 50 | 230 | 160 | 125 | 18 | 4-18 | 150 | 350 | 380 | 240 |
| 65 | 290 | 180 | 145 | 18 | 4-18 | 175 | 400 | 428 | 280 |
| 80 | 310 | 195 | 160 | 20 | 8-18 | 190 | 355 | 390 | 240 |
| 100 | 350 | 215 | 180 | 20 | 8-18 | 210 | 415 | 460 | 280 |
| 125 | 400 | 245 | 210 | 22 | 8-18 | 250 | 460 | 520 | 320 |
| 150 | 480 | 280 | 240 | 24 | 8-23 | 300 | 510 | 580 | 360 |
永鹏阀门Jy41W不锈钢氧气截止阀用户订购提示：
1）、请提供您需订购的截止阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、永鹏阀门网为您提供的"永鹏牌"Jy41W不锈钢氧气截止阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供截止阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Jy41W不锈钢氧气截止阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、***格。
4）、请向我司免费索取解压密码后下载：Jy41W不锈钢氧气截止阀使用说明书
