| 品牌：上海永鹏 | 型号：H44X | 材质：球墨铸铁 |
| 连接形式：法兰 | 订货号：20145-3 | 加工定制：否 |
| 货号：H44X-16Q | 种类：SFCV橡胶瓣式 | 结构形式：旋启式 |
| 公称通径：50-300mm | 适用介质：水 | 形态：蝶式 |
| 压力环境：常压 | 标准：国标 | 流动方向：单向 |
| 驱动方式：水力控制 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：50-300 | 是否跨境货源：否 |
用途及特点

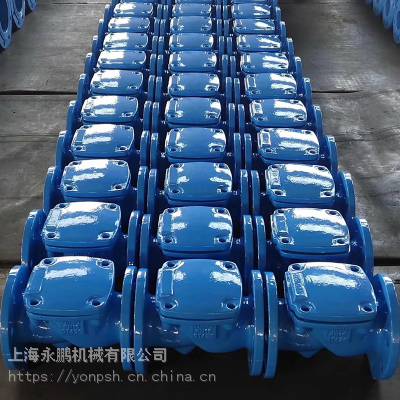

H44X(SFCV)系列橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
主要规格
| 型 号 | 公称压力MPa | 密封试验 压力MPa | 壳体试验 压力MPa | 工作 压力 MPa | 工作温度 ℃ |
| H44X-10 | 1.0 | 1.1 | 1.5 | 1.0 | ≤80 |
| H44X-16 | 1.6 | 1.76 | 2.4 | 1.6 |
主要零件材料
| 零件名称 | 阀体 | 阀盖 | 阀瓣 |
| 材料 | 铸铁 | 铸铁 | 钢材+强化尼龙布 |
主要外形尺寸
| 型号 | DN | L | D | D1 | dn | n |
| H44X-10 H44X-16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
| 65 | 216 | 185 | 145 | 17.5 | 4 | |
| 80 | 241 | 200 | 160 | 17.5 | 8 | |
| 100 | 292 | 220 | 180 | 17.5 | 8 | |
| 150 | 356 | 285 | 240 | 22 | 8 | |
| 200 | 495 | 340 | 295 | 22 | 8 | |
| 250 | 622 | 395 | 350 | 22 | 12 | |
| 300 | 698 | 445 | 400 | 22 | 12 | |
| 350 | 787 | 505 | 460 | 22 | 16 | |
| 400 | 914 | 565 | 515 | 22 | 16 | |
| 450 | 978 | 615 | 565 | 26 | 20 | |
| 500 | 978 | 670 | 620 | 26 | 20 | |
| 600 | 1295 | 780 | 725 | 30 | 20 |
永鹏阀门H44X(SFCV)橡胶瓣止回阀用户订购提示：
