价 格
订货量
￥1000.00
1 - 9
￥950.00
10 - 99
￥920.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥100
| 品牌：上海永鹏 | 型号：Q41Y | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：15-250mm | 适用介质：油品 | 压力环境：常压 |
| 工作温度：高温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：球体 | 用途：放料 |
| 类型(通道位置)：二通式 | 作用对象：水 |

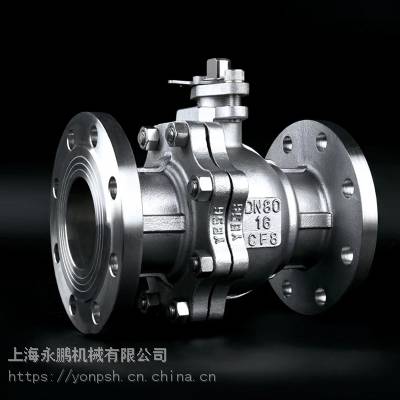

手动硬密封浮动球阀
别名：Q41Y硬密封球阀、Q41H硬密封球阀、Q41Y硬密封法兰球阀、Q41Y硬密封耐磨球阀
产品概述
浮动式硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种***的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座表面硬度一般可达到HRC60以上，可达HRC74以上。密封面材料耐温可达540℃,可达980℃。材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封球阀能够适用于绝大多数的苛刻工况条件。高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。硬密封球阀采用了碟簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够***阀门在高温下不会被涨死，并能够在高温下灵活启闭。采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。
主要零部材料
| 序号 | 名称 | 材料牌号 | 序号 | 名称 | 材料牌号 | ||||||
| 碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||
| GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | ||||
| 1 | 阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti | CF8/CF8M/ CF3/CF3M | 10 | 阀座密封圈 | 石墨 | |||
| 2 | 阀盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti | CF8/CF8M/ CF3/CF3M | 11 | 阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316 /F304L/F316L |
| 3 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 12 | 止推轴承 | 金属夹PTFE | |||
| 4 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 13 | 阀杆填料 | 石墨 | |||
| 5 | 垫圈 | 金属夹石墨 | 14 | 填料压环 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316 /F304L/F316L | |||
| 6 | 球体 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮 | F304/F316 /F304L/F316L 渗氮 | 15 | 填料压盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti | CF8/CF8M/ CF3/CF3M |
| 7 | 阀座 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮 | F304/F316 /F304L/F316L 渗氮 | 16 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 8 | 阀座支承圈 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316 /F304L/F316L | 17 | 定位板 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | 304 |
| 9 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | ||||||
PN1.6 MPa主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(㎏) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5 MPa主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(㎏) | 2.5 | 3 | 5 | 6.5 | 9 | 12 | 20 | 25 | 44 | 75 | 105 | 200 |
