| 品牌：上海永鹏 | 型号：H44W-16P | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：否 | 种类：SFCV橡胶瓣式 |
| 结构形式：旋启式 | 公称通径：15-300mm | 适用介质：各种高腐蚀化学介质 |
| 形态：摆式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：高温 |
| 类型(通道位置)：二通式 |

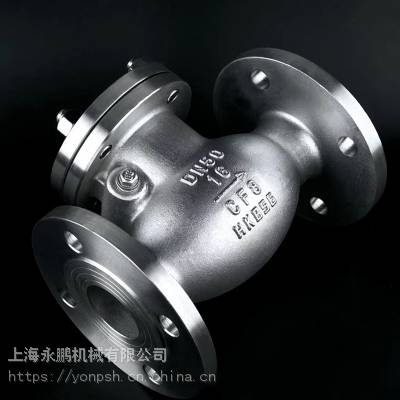

旋启
式法兰止回阀、不锈钢止回阀主要结构特点
旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，***阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。旋启式止回阀已被广泛应用于化工、冶金、制药等多个领域。
主要性能规范
| 型号 | 公称压力 PN/MPa | 试验压力PS(MPa) | 工作温度（℃） | 适用介质 | 工作温度（℃） | ||||||
| 壳体 | 密封 | 120 | 200 | 350 | 425 | 450 | 350 | ||||
| 工作压力 P/MPa | |||||||||||
| H44Y-4DI | 4.0 | 6.0 | 4.0 | ≤550 | 水、蒸汽、油品 | - | 4.0 | 4.0 | 3.4 | - | 1.0 |
| H44M－4O | ≤450 | 二甲乙苯 | - | - | - | - | 1.8 | - | |||
| H44Y－40P | ≤120 | ||||||||||
| H44W-40P | -20～150 | 苯菲尔溶液 | 3.7 | - | - | - | - | - | |||
| H44W-40R | -20～150 | 硝酸类 | - | - | - | - | - | - | |||
| H44Y－40P1 | ≤550 | 醋酸类 | - | - | - | - | - | - | |||
| H44W-40P1 | 蒸气、空气、油品 | - | 4.0 | - | - | - | 2.2 | ||||
| H44Y-64P1 | 5.1 | 9.6 | 6.4 | - | 4.0 | - | - | - | 2.2 | ||
| H44Y-64I | 水、蒸气、油品 | - | 6.4 | - | - | - | 3.6 | ||||
| - | - | 5.3 | 4.6 | - | 1.6 | ||||||
主要零件材料
| 零件名称 | 阀体、阀盖、摇杆 | 阀瓣 | 销轴 | 螺栓 | 螺母 | 垫片 |
| H44Y-4DI H44Y-64I | 铬钼铸钢 | 铬钼钛铸钢 | 铬不锈钢 | 铬钼钒钢 | 铬钼钢 | 不锈钢带与石棉板 聚四氟乙烯 |
| H44M-4O | 碳素铸钢 | 优质碳钢 | ||||
| H44Y/W-40P | 铬镍钛铸钢 | 铬镍钢 | 不锈钢 | |||
| H44W-40R | 铬镍钛铸钢 | - | 聚四氟乙烯 | |||
| H44Y/W-40P1 | 铬镍钛耐热钢 | - | ||||
| H44Y-64P1 | ||||||
主要尺寸及重量
H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1、H44W-40P1、H44W40P、H44W-40R主要尺寸及重量
| 公称通径 DN/mm | 尺寸/mm | 重量 /㎏ | ||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | ||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 185 | 172 | 20 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-ф18 | 210 | 182 | 30 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-ф18 | 210 | 192 | 35 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-ф23 | 260 | 217 | 50 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-ф25 | 295 | 250 | 75 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-ф25 | 330 | 270 | 105 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-ф30 | 390 | 320 | 160 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-ф34 | 445 | 356 | 240 |
